| Nom de produit: | Valve en laiton de l'eau | Nom: | Soupape à vanne |
|---|---|---|---|
| Connexion: | Fileté | Milieu: | Air, l'eau, huile |
| Taille: | DN15 To100 | Matériel de corps: | laiton |
| Couleur: | visage en laiton | Pression: | Pression moyenne |
| Surligner: | Le fil relient la soupape à vanne 1.6mpa,Valve en laiton 1.6mpa de l'eau,Le fil relient la valve en laiton de l'eau |
||

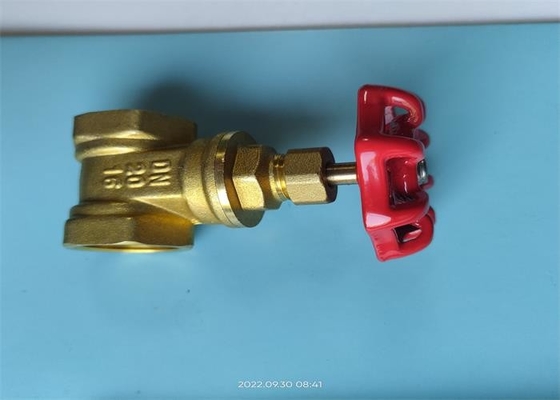

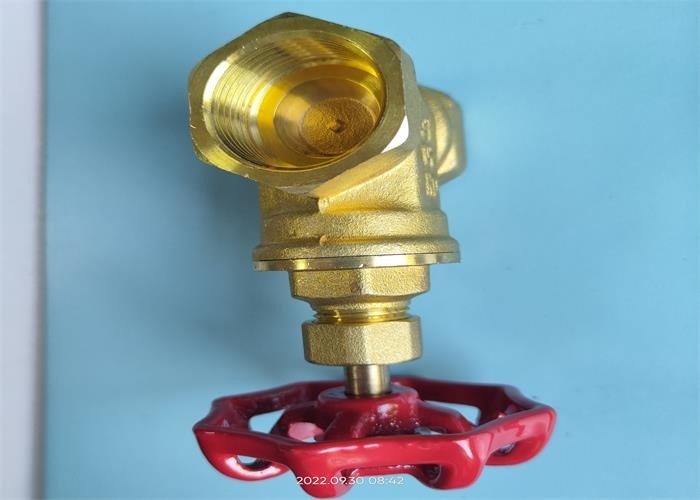

Cette valve se compose de corps de valve, de couverture de valve, de plat de porte, de tige de valve et de volant de commande. Tournez le volant de commande pour tourner la tige de valve de sorte que la porte puisse monter ou tomber pour réaliser s'ouvrir ou se fermer.
| G | taille (millimètres) | ||
| L | H | D0 | |
| 1/2 | 43,5 | 71 | Φ53 |
| 3/4 | 45 | 77 | Φ59.5 |
| 1 | 49 | 85,5 | Φ59.5 |
| 1 1/4 | 55,5 | 105,5 | Φ73.5 |
| 1 1/2 | 59 | 113,5 | Φ73.5 |
| 2 | 63 | 130 | Φ78 |
| Nom de partie | Matériel |
| Capot de corps | Laiton |
| Volant de commande | Fonte grise |
| Disque | Laiton |
| Tige | Laiton |
| Type |
Pression (MPA) |
Pression d'essai | temperature℃ | Milieu | |
|
Shell (l'eau MPA |
joint (l'eau) MPA |
||||
| Z15W-16T | 1,6 | 2,4 | 0,6 | -20~150℃ | Arrosez le gaz d'intérieur |
1. Cette valve est maintenue dans un entrepôt sec, et est strictement interdite pour être stockée en plein air.
2. Entreposage à long terme, entretien régulier.
3. Avant installation, l'essai de pression devrait être effectué pour répondre aux exigences avant installation.
4. La cavité de tuyau et de valve devrait être nettoyée avant installation.
5. Le produit ne sera pas soumis à une force externe importante après installation.
6. Les conditions de fonctionnement doivent être compatibles aux conditions dans les spécifications de performances.
7. Tournez le volant de commande dans le sens horaire pour se fermer, et vice versa.
