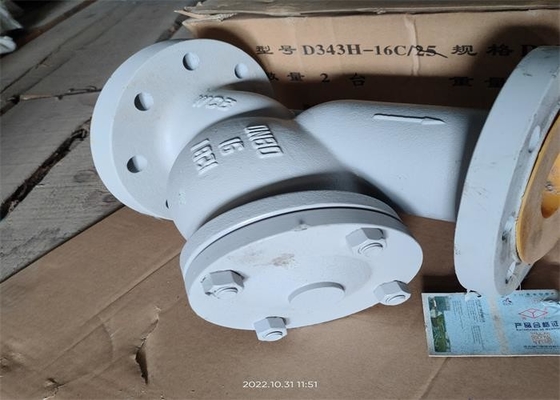

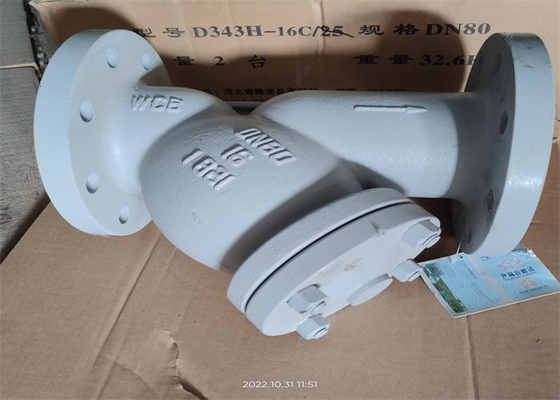

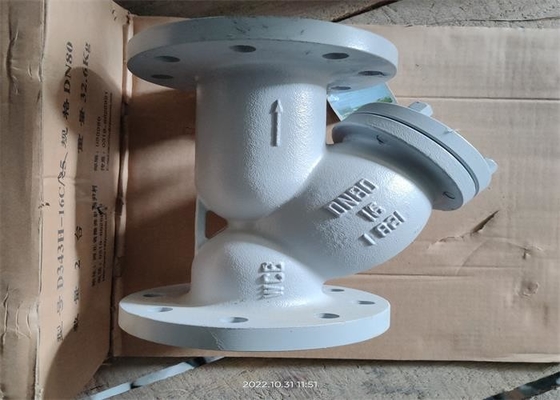

| Nom du produit: | Vanne de crépine en Y | Matériau du corps: | Acier Carbone |
|---|---|---|---|
| Couleur: | La demande du client, gris | Lien: | Extrémités de bride, RF |
| Taille: | DN15~DN500 | Taper: | Filtre de type Y. vanne de filtre |
| matériau du filtre: | 304, ss304 | Moyen: | eau huile vapeur |
| Surligner: | Vanne de crépine de pression y de 1,0 mpa,vanne de crépine de type métallurgie y |
||
Les filtres en acier moulé sont largement utilisés dans la métallurgie, l'industrie chimique, le pétrole, la fabrication du papier, la médecine, l'alimentation, l'exploitation minière, l'énergie électrique, les champs gaziers urbains, domestiques et autres.Le filtre en fonte est un dispositif indispensable sur la canalisation du milieu de transmission, généralement installé à l'entrée de la soupape de surpression, de la soupape de surpression, de la soupape de positionnement ou de tout autre équipement, pour éliminer les impuretés dans le milieu, afin de protéger l'utilisation normale des vannes et équipements, réduire les coûts de maintenance des équipements.
Lorsque le fluide pénètre dans le filtre avec un élément filtrant, les impuretés sont bloquées par l'élément filtrant et le gaz de filtre propre est évacué de la sortie du filtre.Lorsqu'il est nécessaire de nettoyer, tant que le cylindre du filtre est démonté, l'élément filtrant est retiré, puis il peut être rechargé après le nettoyage.Par conséquent, l'utilisation et l'entretien du filtre en fonte sont extrêmement pratiques.
| Taper | DN | L | ré | ré1 | ré2 | petit ami | Z-Φd |
| GL41H-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Ф18 | |
| 100 | 310 | 215 | 180 | 155 | 20-3 | 8-Ф18 | |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Ф18 | |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Ф23 | |
| 200 | 500 | 335 | 295 | 266 | 24-2 | 12-Ф23 | |
| 250 | 550 | 405 | 355 | 319 | 26-2 | 12-Ф26 | |
| 300 | 670 | 460 | 410 | 370 | 28-2 | 12-Ф26 | |
| 350 | 700 | 520 | 470 | 429 | 30-2 | 16-Ф26 | |
| 400 | 800 | 580 | 525 | 480 | 32-2 | 16-Ф30 | |
| 450 | 825 | 640 | 585 | 545 | 40-4 | 20-Ф30 | |
| 500 | 850 | 705 | 650 | 608 | 44-4 | 20-Ф34 |
| face à face | GB/T 12221 |
| Cotes de raccordement des brides | JB/T 79.1 |
| Inspection des soupapes | GB/T 26480 |
| Test de l'enfer (eau) | 2,4 MPa |
| Température appropriée | -29℃ ≤t ≤ 425 ℃ |
| Pression appropriée | pression < 1,6 MPa. |
| Milieu approprié | vapeur eau huile |
| Corps | CAT |
| Filet de filtre à air | 304 |
| joint | 08F+Graphite souple |
| Bonnet | CAT |
| noix | 35 |
| Peut tomber en panne | Cause de l'échec | Méthode d'élimination |
| Fuite de la bouche moyenne |
1. Dommages ou défaillance du coussinet buccal moyen.
2. La surface d'étanchéité de la bouche médiane est endommagée. |
1. Remplacez le coussin buccal central.
2. Réparez la surface d'étanchéité. |
1. Ce produit doit être stocké dans un entrepôt sec et il est strictement interdit de le stocker à l'air libre.
2. Le produit est souvent installé à l'entrée d'un réducteur de pression, d'une soupape de surpression, d'une soupape de commande hydraulique ou d'un équipement de gaz à eau.
3. Il doit être installé à une distance de 6 à 10 fois le diamètre de la vanne protégée.
4. La canalisation pour l'installation de cette vanne doit être contournée.
5. Vérifiez si les boulons sont desserrés.S'ils sont desserrés, serrez-les.
Lors de l'installation, le débit du fluide doit être cohérent avec le sens de la flèche sur le corps de la vanne.
7. Les conditions de fonctionnement doivent être conformes aux exigences de la spécification de performance.
8. Le débit du produit sélectionné doit être supérieur ou égal au débit requis par la canalisation.
