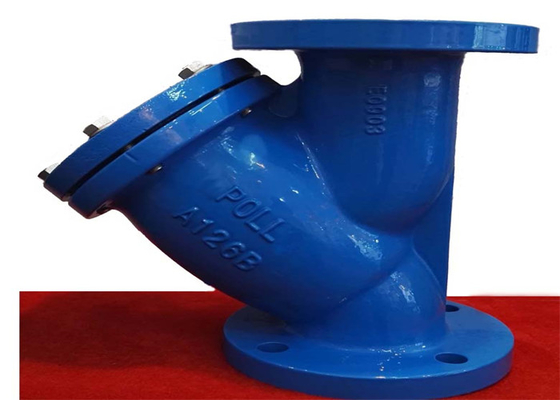

| Nom du produit: | Vanne de crépine en Y | Pression: | Moyenne pression |
|---|---|---|---|
| Standard: | Norme d'api | Matériau du corps: | Fonte |
| Lien: | Extrémités de bride, RF | Couleur: | bleu, la demande du client |
| Taper: | Crépine de type Y., raccords de tuyauterie | Meidum: | Vapeur d'huile d'eau |
| Surligner: | vanne de filtre api y,vanne de filtre 125lb y,vanne de crépine de type y 80mm |
||
Les filtres en fonte sont largement utilisés dans la métallurgie, l'industrie chimique, le pétrole, la fabrication du papier, la médecine, l'alimentation, l'exploitation minière, l'énergie électrique, les champs gaziers urbains, domestiques et autres.Le filtre en fonte est un dispositif indispensable sur la canalisation du milieu de transmission, généralement installé à l'entrée de la soupape de surpression, de la soupape de surpression, de la soupape de positionnement ou de tout autre équipement, pour éliminer les impuretés dans le milieu, afin de protéger l'utilisation normale des vannes et équipements, réduire les coûts de maintenance des équipements.
Lorsque le fluide pénètre dans le filtre avec un élément filtrant, les impuretés sont bloquées par l'élément filtrant et le gaz de filtre propre est évacué de la sortie du filtre.Lorsqu'il est nécessaire de nettoyer, tant que le cylindre du filtre est démonté, l'élément filtrant est retiré, puis il peut être rechargé après le nettoyage.Par conséquent, l'utilisation et l'entretien du filtre en fonte sont extrêmement pratiques.
| Taille | L | ré | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| dix＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Extrémité de bride | ANSI B16.1 |
| Pression nominale | 125PSI |
| Essai de coque | 2.4mpa |
| Température appropriée | température ≤ 200 ℃ |
| Pression appropriée | pression < 1,6 MPa. |
| Milieu approprié | eau huile vapeur |
| Corps | ASTM A216 CL.B |
| Filtrer | SS304 |
| Bonnet | ASTM A216 CL.B |
| Prise de courant | ASTM 1035 |
1. Ce produit est conservé dans un entrepôt sec et il est strictement interdit de le stocker à l'air libre.
2. Stockage à long terme, entretien régulier.
3. Le produit est généralement installé dans la soupape de surpression, la soupape de surpression, la soupape de commande hydraulique ou l'utilisation d'un équipement moyen à l'extrémité d'entrée.
4. Contournez les canalisations pour installer le produit.
5. Le produit doit être installé à partir de la distance de la vanne protégée doit être de 6 à 10 fois le diamètre de la vanne protégée.
6. Lors de l'installation, le débit moyen doit être cohérent avec le sens de la flèche sur le corps.
7. Lors de l'installation, le couvercle se trouve sous l'axe du diamètre.
8. Le tuyau et la cavité de la vanne doivent être nettoyés avant l'installation.
9. Les conditions de fonctionnement doivent être conformes aux exigences des principales spécifications de performance.
10. Le nettoyage ou le nettoyage doit être effectué lorsque la différence de pression d'entrée et de sortie est supérieure à 0,2 MPa.
Ce produit est composé d'un corps, d'un couvercle, d'un filtre et d'autres pièces, le support de l'importation dans, à travers le filtre à tamis, de la sortie
