Détails sur le produit:
Conditions de paiement et expédition:
|

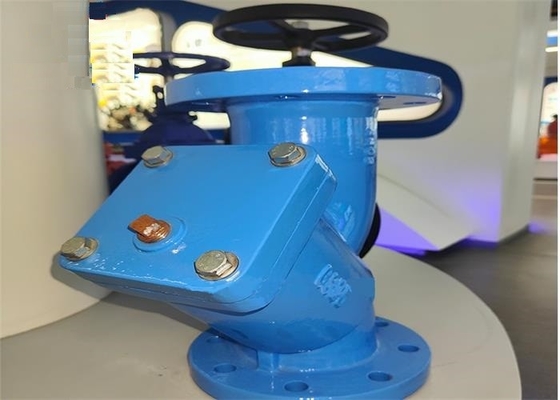

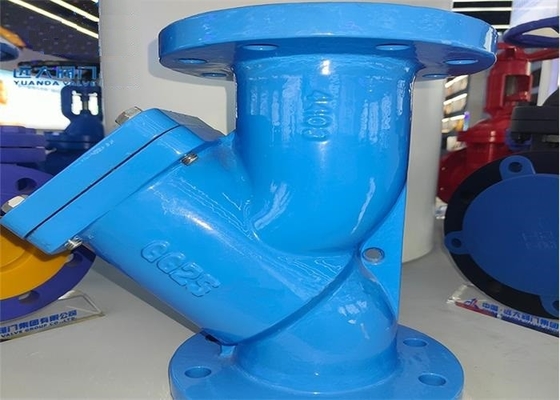

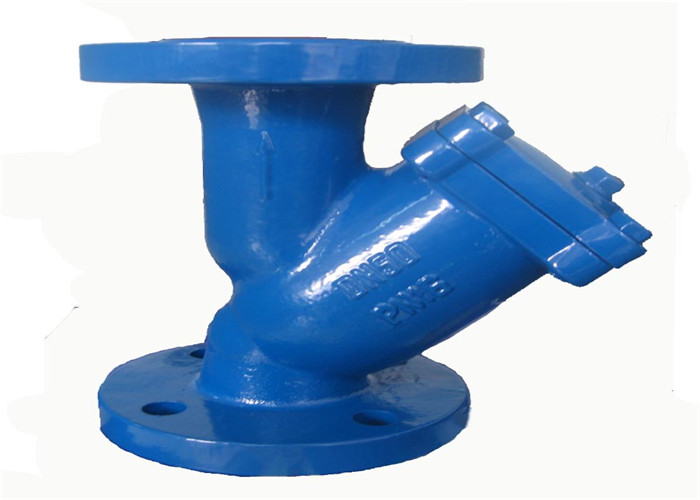

| Nom du produit: | Vanne de crépine en Y | Nom: | Vanne de filtre à bride |
|---|---|---|---|
| Lien: | Extrémités de bride | Taille: | DN50~DN200 |
| Couleur: | bleu, la demande du client | Engrener: | 10~100 |
| Médias: | Eau, Pétrole, Gaz | Pression: | Moyenne pression |
| Surligner: | bride se termine y vanne de crépine,vanne de crépine de taille 100mm y,structure compacte vanne de crépine de type y |
||
Ce produit convient à une pression nominale ≤1.6MPa, température 0 ° C ~ 120 ° C/0 ° C ~ 200 ° C eau, ≤0.2MPa vapeur saturée, oléoduc, peut filtrer la saleté, les précipitations, la rouille et autres débris dans le moyen.
| Taille | L | ré | D1 | D2 | BF | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| dix＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Nom de la pièce | Matériel |
| Corps, Capot | GG25/GGG40.3 |
| filtre | 304 |
| Boulon, Écrou | 25/35 |
| Extrémité de bride | BS EN1092-2 |
| Détection et test | EN 12266 |
| Pression nominale | 1,6 MPa |
| Test de l'enfer (eau) | 2,4 MPa |
| Température appropriée | température ≤ 200 ℃ |
| Pression appropriée | pression < 1,6 MPa. |
| Milieu approprié | vapeur eau huile |
La vanne va du milieu à l'entrée, à travers le tamis filtrant pour atteindre l'objectif de filtrage, à partir du débit de sortie.
1. Forme simple, bonne technologie de fabrication, large gamme d'applications, facile à installer.
2. Structure raisonnable et compacte, pleine apparence, dans le travail peut filtrer les impuretés dans le milieu.
3. Le milieu peut s'écouler de la direction de l'entrée de la vanne, filtrer à travers le tamis du filtre et s'écouler de la sortie pour atteindre l'objectif de filtration.
1. Ce produit est installé sur le pipeline pour filtrer les articles divers dans le pipeline et protéger le fonctionnement normal des vannes ou de l'équipement.
2. La dérivation doit être installée sur les canalisations pour l'installation du produit.
3. Le tuyau et la cavité de la vanne doivent être nettoyés avant l'installation.
4. La vanne ne doit pas être soumise à des forces externes importantes après l'installation.
5. Lorsque la température minimale locale est inférieure à 4 ℃, une protection d'isolation doit être prise ;Comme la vanne d'extrémité doit être utilisée avec un chauffage de tuyau ou de chemise, pour empêcher la température de la paroi du tuyau en dessous de 0 ℃.
6. Il est strictement interdit d'installer et d'utiliser dans le pipeline sous vibration ou changement rapide de température moyenne.
7. Le produit est généralement installé à l'entrée de la soupape de réduction de pression, de la soupape de commande hydraulique et d'autres équipements.La position d'installation doit être de 6 à 10 fois le diamètre de la vanne protégée et la direction d'écoulement du fluide doit être cohérente avec la direction de la flèche du corps de la vanne ;Sinon, la fonction de filtrage n'est pas réalisée.
