Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Robinet à tournant sphérique de flottement | Couleur: | La demande du client |
|---|---|---|---|
| Nom: | Robinet à tournant sphérique de bride | Norme: | Norme d'api |
| Taille: | DN15~DN150 | Matériel de corps: | 304 ; Acier inoxydable |
| Connexion: | bride ; Rf | Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) |
| Surligner: | Robinet à tournant sphérique de flottement de bride de 4 pouces,Robinet à tournant sphérique de flottement de bride d'acier inoxydable,Valve à flotteurs à flasque 4 par pouces |
||

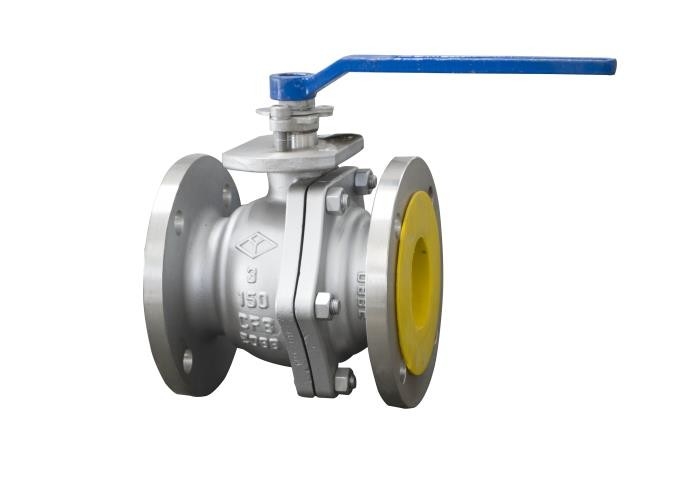

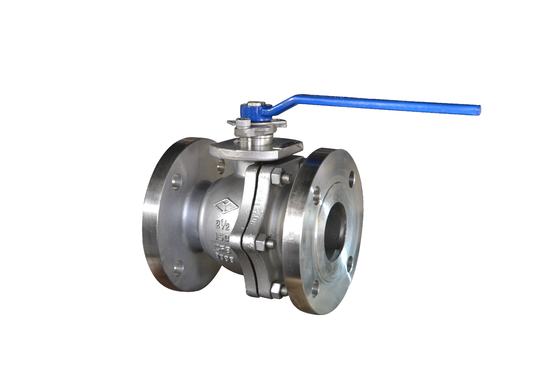

Les robinets à tournant sphérique à flasque d'acier inoxydable ont besoin de seulement une rotation de 90 degrés et un petit moment de rotation pour se fermer étroitement. La cavité du corps complètement égale de valve pour le milieu fournit peu de résistance, directement par le canal d'écoulement. Des ROBINETS à tournant sphérique SONT GÉNÉRALEMENT CONSIDÉRÉS MIEUX POUR l'OUVERTURE ET la FERMETURE DIRECTES, MAIS les DÉVELOPPEMENTS RÉCENTS LES ONT CONÇUES POUR ÉTRANGLER ET COMMANDE le FLUX. La caractéristique principale du robinet à tournant sphérique est sa structure compacte, facile à utiliser et maintenir, approprié à l'eau, des dissolvants, les acides et le gaz naturel et d'autres médias de travail généraux, mais également approprié aux conditions de travail pauvres des médias, tels que le peroxyde d'hydrogène de l'oxygène, le méthane et l'éthylène. Le corps de robinet à tournant sphérique peut être intégral, peut également être combiné. Ce type de valve sera installé dans la direction horizontale de la canalisation.
Les robinets à tournant sphérique à flasque d'acier inoxydable fonctionnent à côté de tourner la tige pour ouvrir ou bloquer la valve. La lumière de commutateur de robinet à tournant sphérique, petite taille, peut être transformée en grand calibre, cachetage fiable, structure simple, entretien commode, surface d'étanchéité et la surface sphérique est souvent dans l'état fermé, non facile à être érosion de médias, est très utilisée dans diverses industries
| Type | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60,5 | 35 | 1,6 | 4-Ф16 | 76 | 3,7 |
| 3/4 | 117 | 98 | 70 | 43 | 1,6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79,5 | 51 | 1,6 | 4-Ф16 | 90 | 4,2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1,6 | 4-Ф16 | 103 | 4,8 | |
| 1-1/2 | 165 | 125 | 98,5 | 73 | 1,6 | 4-Ф16 | 113 | 4,8 | |
| 2 | 178 | 150 | 120,4 | 92 | 1,6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139,7 | 105 | 1,6 | 4-Ф19 | 148 | 5,5 | |
| 3 | 203 | 190 | 152,4 | 127 | 1,6 | 4-Ф19 | 167 | 5,5 | |
| 4 | 229 | 230 | 190,5 | 157 | 1,6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215,9 | 186 | 1,6 | 8-Ф22 | 267 | 6,4 | |
| 6 | 394 | 280 | 241,3 | 216 | 1,6 | 8-Ф22 | 275 | 7 |
| Nom de partie | Matériel |
| Corps | CF8 |
| Tige, boule | F304 |
| Joint circulaire, emballage | PTFE |
| Défauts possibles | La cause de l'échec | Méthode d'élimination de défaut |
| 1. Fuite de surface d'étanchéité | 1. Le boulon moyen de bride est lâche. | 1. Serrez le boulon moyen de bride également. |
| 2. Dommages à la surface d'étanchéité. | 2. Réparez la surface d'étanchéité ou remplacez les pièces. | |
| 2. Fuite de emballage | 1. Emballage insuffisant. | remplisseur 1.Add. |
| 2. L'emballage n'est pas étroitement pressé. | 2.Press l'emballage étroitement. | |
| 3. Fuite à la bouche moyenne | 1. La protection moyenne de bride est endommagée ou invalide. | 1.Replace la garniture moyenne de bride. |
| 2. Des boulons moyens de bride ne sont pas serrés. | 2.Tighten le boulon moyen de bride également. |
1. Ce produit devrait être maintenu dans un entrepôt sec et est strictement interdit pour être stocké en plein air.
2. Entreposage à long terme, entretien régulier.
3. Ce produit peut être installé dans n'importe quelle position de canalisation ou d'équipement, mais il devrait être commode de s'ouvrir et se fermer.
4. Avant installation, l'essai de pression devrait être effectué pour répondre aux exigences avant installation.
5. La cavité de tuyau et de valve devrait être nettoyée avant installation.
6. Le produit ne sera pas soumis à une force externe importante après installation.
7. La position de la poignée indique si la valve est ouverte ou fermée. La poignée s'ouvre quand elle est plate avec l'axe de tuyau, et se ferme quand elle est perpendiculaire à l'axe de tuyau.
8. Les conditions de fonctionnement seront compatibles aux conditions de spécification de performances
