Détails sur le produit:
Conditions de paiement et expédition:
|

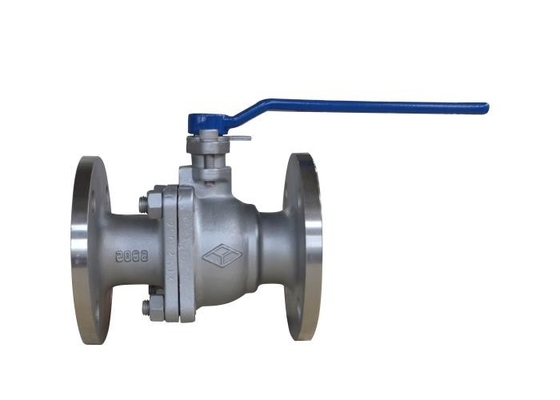

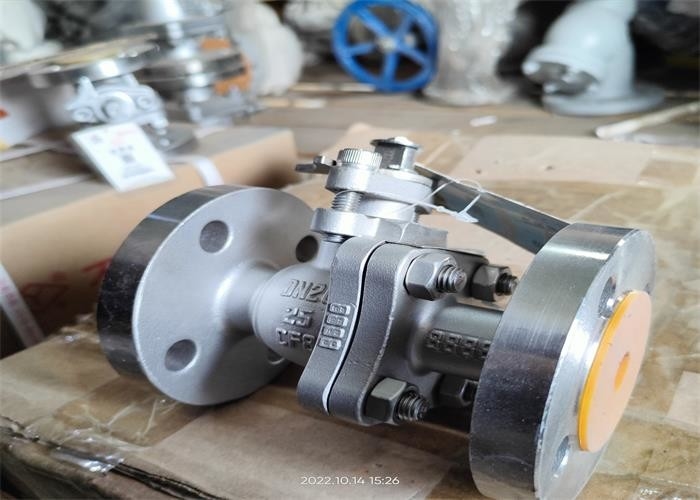

| Nom de produit: | robinet à tournant sphérique de flottement | Nom: | vavle de boule de bride |
|---|---|---|---|
| Connexion: | fin rf /Flange de bride | Puissance: | Poignée |
| Pression: | MPA 1,6 | Matériel de corps: | 304 / acier inoxydable |
| Couleur: | La demande du client ; visage d'acier inoxydable | La température des médias: | ≤150℃ |
| Surligner: | Robinet à tournant sphérique du flottement 304SS,robinet à tournant sphérique de flottement d'acier inoxydable,robinet à tournant sphérique de flottement de 80mm |
||
La valve se compose de corps de valve, de boule, de tige, de poignée et d'autres pièces, en tournant la poignée pour tourner la tige
90°, la tige conduit la boule pour tourner 90° pour réaliser s'ouvrir et se fermer.
La valve peut être utilisée pour s'ouvrir et se fermer des canalisations et de l'équipement avec des médias corrosifs
| Type | DN | L | D | D1 | D2 | FB | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Nom de partie | Matériel |
| Corps | CF8 |
| Tige, boule | F304 |
| Joint circulaire, emballage | PTFE |
| Pression nominale |
1,6, 2.5MPa |
| Diamètre nominal |
DN15-DN200mm |
| La température | ≤150℃ |
| Mediun | L'eau, pétrole, gaz |
| Inscription de conception |
GB/T 12237 |
| Face à face |
GB/T 12221 |
| Inspection et essai |
GB/T 26480 |
1. Ce produit devrait être maintenu dans un entrepôt sec et est strictement interdit pour être stocké en plein air.
2. Entreposage à long terme, entretien régulier.
3. Ce produit peut être installé dans n'importe quelle position de canalisation ou d'équipement, mais il devrait être commode de s'ouvrir et se fermer.
4. Avant installation, l'essai de pression devrait être effectué pour répondre aux exigences avant installation.
5. La cavité de tuyau et de valve devrait être nettoyée avant installation.
6. Le produit ne sera pas soumis à une force externe importante après installation.
7. La position de la poignée indique si la valve est ouverte ou fermée. La poignée s'ouvre quand elle est plate avec l'axe de tuyau, et se ferme quand elle est perpendiculaire à l'axe de tuyau.
8. Les conditions de fonctionnement seront compatibles aux conditions de spécification de performances.
| Défauts possibles | La cause de l'échec | Méthode d'élimination de défaut |
| Fuite de surface d'étanchéité |
1. Le boulon moyen de bride est lâche. 2. Dommages à la surface d'étanchéité. |
1. Serrez le boulon moyen de bride également. 2. Réparez la surface d'étanchéité ou remplacez les pièces. |
| Fuite de emballage |
1. Emballage insuffisant. 2. L'emballage n'est pas étroitement pressé. |
1 ajoutez le remplisseur. 2. Pressez l'emballage étroitement. |
| Fuite à la bouche moyenne |
1. La protection moyenne de bride est endommagée ou invalide. 2. Des boulons moyens de bride ne sont pas serrés. |
1. Remplacez la protection moyenne de bride. 2. Serrez le boulon moyen de bride également. |
