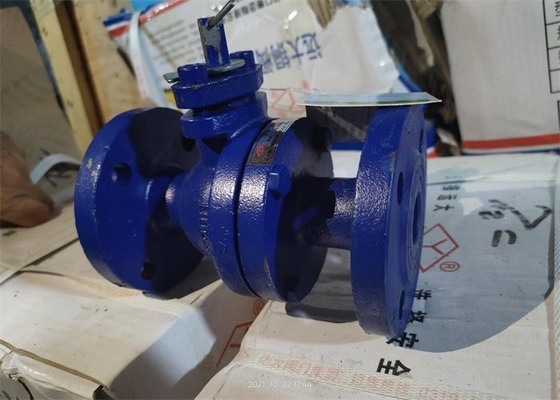

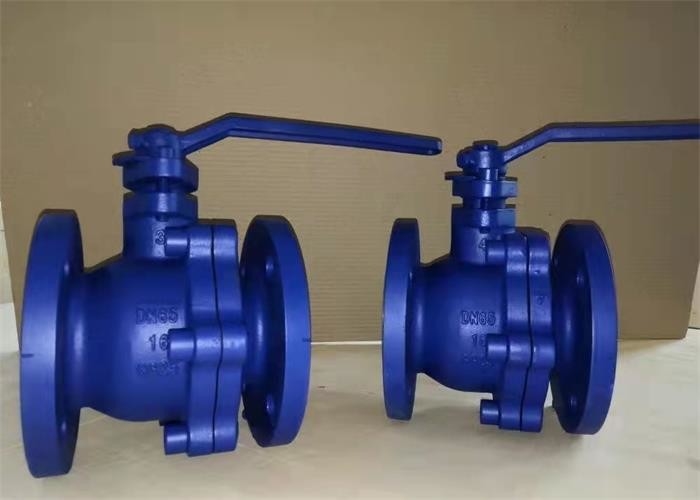

Robinet à tournant sphérique de flottement de la taille 80mm Grey Iron Material Water Medium

Principe d'action

La valve se compose de corps de valve, boule, tige de valve, glande d'emballage, plat de limite, poignée et l'autre parallèle d'axe de pièces, de poignée et de canalisation à la valve est en position d'ouverture, et perpendiculaire d'axe de tuyau dans la position de fermeture, en tournant la poignée 90 degrés pour réaliser s'ouvrir et fermant

Taille de connexion

Matériel principal de partie

La valve comporte

1. Structure simple, bonne technologie manufacturière, s'ouvrir flexible et rapide et se fermer, grand choix d'application.

2. La tige adopte la structure de prévention des éruptions pour augmenter la sécurité du robinet à tournant sphérique.

3. Le milieu peut entrer des deux côtés du corps de valve dans n'importe quelle direction, peut réaliser le but de brancher ou de découper

Paramètres techniques

· Pression nominale : 1.0/1.6MPa

· Diamètre nominal : DN15-150mm

· La température et milieu applicables : Le matériel principal est fonte grise : la température applicable 0℃ | 120℃, milieu applicable : l'eau ; vapeur saturée de ≤0.2MPa ; huile générale de qualité de ≤1.4MPa.

· Conception et fabrication : Fer de GB/T 15185 et robinet à tournant sphérique de cuivre

· Longueur de structure : Longueur de structure de valve en métal de GB/T 12221

· Extrémité se reliante : Bride intégrale de fonte de GB/T 17241,6

· Inspection et essai : Essai de pression industriel de la valve GB/T13927

Précautions pour le stockage, l'installation et l'usage

1. Structure simple, bonne technologie manufacturière, s'ouvrir flexible et rapide et se fermer, grand choix d'application.

2. La tige adopte la structure de prévention des éruptions pour augmenter la sécurité du robinet à tournant sphérique.

3. Le milieu peut entrer des deux côtés du corps de valve dans n'importe quelle direction, peut réaliser le but de brancher ou de découper.

Précautions pour le stockage, l'installation et l'usage

1. Cette valve est maintenue dans un entrepôt sec, et est strictement interdite pour être stockée en plein air.

2. L'entreposage à long terme devrait être maintenu régulièrement.

3. Le produit peut être installé dans n'importe quelle position et n'importe quelle canalisation, et les conditions de travail devraient être compatibles aux conditions dans les spécifications de performances.

4. Avant installation, l'essai de pression devrait être effectué pour répondre aux exigences avant installation.

5. La cavité de tuyau et de valve devrait être nettoyée avant installation.

6. Après installation, le produit ne sera pas soumis à une force externe importante.

7. La direction de la poignée devrait être compatible à la direction de la cannelure carrée de la tige.

8. Quand la température minimum locale est inférieure à 4℃, la protection d'isolation devrait être faite ; Comme valve d'extrémité, elle devrait être chauffée avec un tuyau ou une veste pour empêcher la température du mur de tuyau de tomber au-dessous de 0℃.

9. Il est strictement interdit pour installer et employer dans la canalisation sous la vibration ou les changements rapides de la température moyenne.
