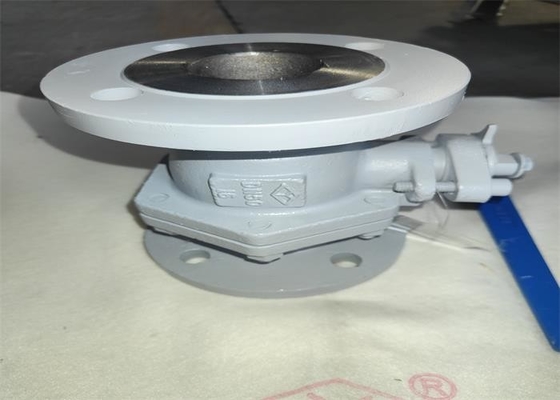

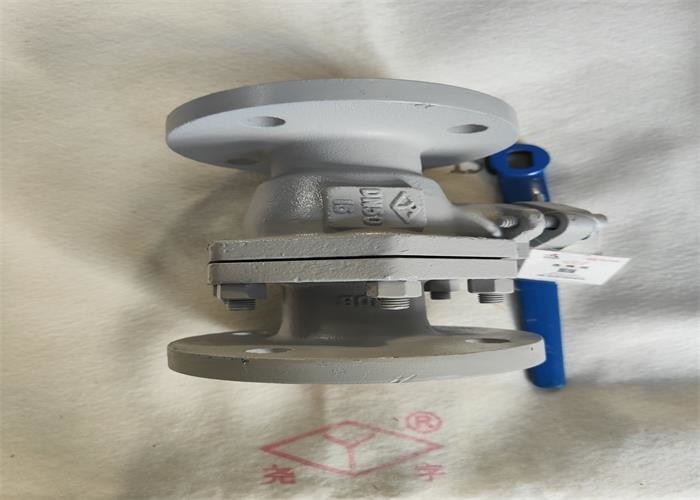

| Nom de produit: | robinet à tournant sphérique de flottement | Pression: | 2.5Mpa, haute pression |
|---|---|---|---|
| Matériel: | Bâti ; CS | Couleur: | La demande du client ; Blanc de gris |
| Connexion: | bride ; Rf | Taille: | DN15~DN200 |
| Milieu: | L'eau, huile, vapeur | Puissance: | Poignée |
| Surligner: | clapet anti-retour de boule de flottement d'oléoducs,clapet anti-retour de boule du flottement 2.5mpa,robinet à tournant sphérique de flottement de canalisations de l'eau |
||
·Conception et fabrication : Robinet à tournant sphérique gigaoctet/t12237
·Longueur structurelle : Longueur gigaoctet/t12221 structurelle des valves en métal
·Extrémité de connexion : Bride intégrale de tuyau d'acier du gigaoctet/T 9113
·Inspection et essai : Inspection du gigaoctet/T 26480 et essai des valves
| Nom de partie | Matériel |
| Corps | WCB |
| Tige, boule | 2Cr13 |
| Joint, emballage | PTFE |
| Type | DN | L | D | D1 | D2 | FB | Z-Φd | H |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| Défauts possibles | Cause d'échec | Méthode d'élimination de défaut |
| Fuite de surface d'étanchéité |
1. Les boulons moyens de bride sont lâches. 2. La surface d'étanchéité est endommagée. |
1. Serrez même les boulons moyens de bride. 2. Équilibrez la surface d'étanchéité ou remplacez les pièces. |
| Fuite de emballage |
1. Emballage insuffisant. 2. L'emballage n'est pas rendu compact. |
1. Ajoutez le remplisseur. 2. Rendez l'emballage compact |
| Fuite à la bouche moyenne |
1. La sino protection française est endommagée ou invalide. 2. Les boulons moyens de bride ne sont pas serrés. |
1. Remplacez la garniture moyenne de bride. 2. Serrez même les boulons moyens de bride. |
1. Le produit sera stocké dans un entrepôt sec et en plein air pas stocké.
2. Pour l'entreposage à long terme, l'entretien régulier est exigé.
3. Ce produit peut être installé à n'importe quelle position de la canalisation ou de l'équipement, mais il devrait être facile de s'ouvrir et se fermer.
4. L'essai de pression sera effectué avant installation, et l'installation peut seulement être effectuée si elle répond aux exigences.
5. Nettoyez la cavité de tuyau et de valve avant installation.
6. Le produit ne sera pas soumis à la force externe importante après installation.
7. La position de la poignée indique que la valve est ouverte ou fermée. La poignée est ouverte quand elle est parallèle à l'axe de canalisation, et est fermée quand elle est perpendiculaire à l'axe de canalisation.
8. Les conditions de fonctionnement seront compatibles aux conditions des spécifications de performances.
