Détails sur le produit:
Conditions de paiement et expédition:
|

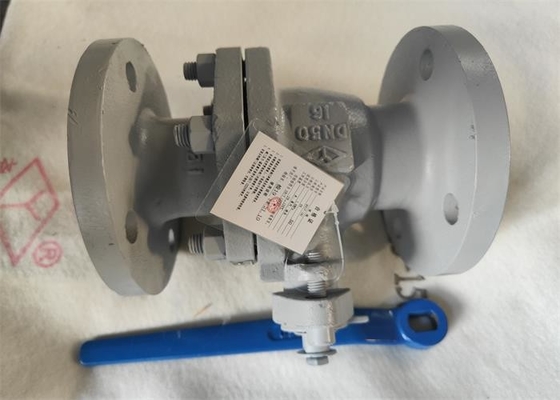

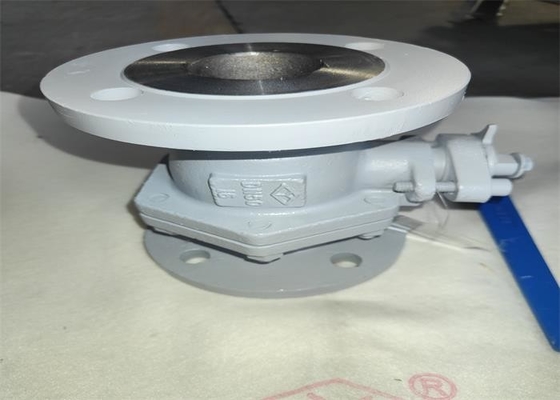

| Nom de produit: | robinet à tournant sphérique de flottement | Corps matériel: | Acier au carbone, CS |
|---|---|---|---|
| Taille: | DN15~DN300 | Connexion: | bride ; Rf |
| Milieu: | Huile, l'eau | Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) |
| Norme: | Norme de gigaoctet | La température des médias: | La température moyenne |
| Surligner: | Type de flottement de robinet à tournant sphérique d'acier au carbone,gigaoctet à tournant sphérique de type de flottement standard de robinet,robinet à tournant sphérique du flottement dn80 |
||
Cette valve convient à s'ouvrir et se fermer de l'eau, des oléoducs de vapeur et, matériel de principal organisme est l'acier au carbone WCB, ℃ applicable du ≤ 150 de la température, milieu applicable : l'eau, pétrole et vapeur.
| Type | DN | L | D | D1 | D2 | FB | Z-Φd | H |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Partie principale | Matériel |
| Corps | WCB |
| Tige, boule | 2Cr13 |
| Joint, emballant | PTFE |
Défauts et méthodes d'élimination possibles
| Défauts possibles | Cause d'échec | Méthode d'élimination de défaut |
| Fuite de surface d'étanchéité |
1. Les boulons moyens de bride sont lâches. |
1. Serrez même les boulons moyens de bride. |
| Fuite de emballage |
1. Emballage insuffisant. |
1. Ajoutez le remplisseur. |
| Fuite à la bouche moyenne |
1. La sino protection française est endommagée ou invalide. |
1. Remplacez la garniture moyenne de bride. |
1. Le produit sera stocké dans un entrepôt sec et en plein air pas stocké.
2. Pour l'entreposage à long terme, l'entretien régulier est exigé.
3. Ce produit peut être installé à n'importe quelle position de la canalisation ou de l'équipement, mais il devrait être facile de s'ouvrir et se fermer.
4. l'essai de pression sera effectué avant installation, et l'installation peut seulement être effectuée si elle répond aux exigences.
5. nettoyez la cavité de tuyau et de valve avant installation.
6. Le produit ne sera pas soumis à la force externe importante après installation.
7. La position de la poignée indique que la valve est ouverte ou fermée. La poignée est ouverte quand elle est parallèle à l'axe de canalisation, et est fermée quand elle est perpendiculaire à l'axe de canalisation.
8. Les conditions de fonctionnement seront compatibles aux conditions des spécifications de performances.
