Détails sur le produit:
Conditions de paiement et expédition:
|

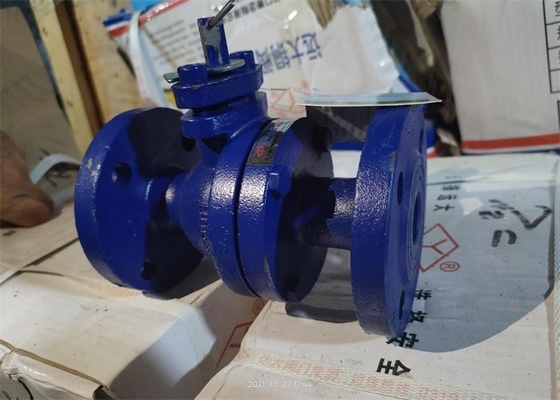

| Nom de produit: | robinet à tournant sphérique de flottement | Couleur: | bleu, la demande du client |
|---|---|---|---|
| Connexion: | Bride | Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) |
| Milieu: | L'eau ; huile | Norme: | Gigaoctet |
| Taille: | DN15~DN150 | Puissance: | Poignée |
| Surligner: | robinet à tournant sphérique du flottement 25bar,robinet à tournant sphérique standard chinois de flottement,type de flottement à flasque de robinet à tournant sphérique d'extrémité |
||

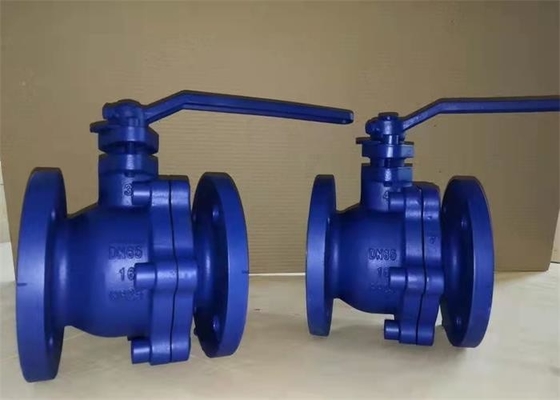

La valve se compose de corps de valve, de boule, de tige de valve, de glande d'emballage, de plat de limite, de poignée et d'autres pièces. Le parallèle de poignée à l'axe de canalisation indique que la valve est en position d'ouverture, et la perpendiculaire à l'axe de canalisation indique que la valve est en position de fermeture. L'ouverture et la fermeture peuvent être réalisées en tournant la poignée 90°
| Type |
DN |
reliez la taille (les millimètres) | ||||||
| L | D | D1 | D2 | FB | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Nom de partie | Matériel |
| Corps | Fer de Grey Iron /Ductile |
| Boule | Chrome gris plating/201 de fonte |
| Tige | Acier au carbone, acier inoxydable |
| Joint | PTFE |
| Emballage | Graphite flexible |
| Poignée | HT200/QT450-10 |
| Garniture | PTFE |
| Plat limité | Q235 |
| Glande d'emballage | HT200/QT450-10 |
1. Structure simple, bon processus de fabrication, s'ouvrir et se fermer flexible et rapide, et grand choix d'application.
2. La tige de valve adopte anti soufflent la structure pour augmenter la sécurité du robinet à tournant sphérique.
3. Le milieu peut entrer dans n'importe quelle direction des deux côtés du corps de valve pour réaliser le but de la connexion ou de la séparation.
1. La valve sera stockée dans un entrepôt sec et en plein air pas stockée.
2. Pour l'entreposage à long terme, on le maintiendra régulièrement.
3. Le produit peut être installé à n'importe quelle position et à n'importe quelle canalisation, et les conditions de fonctionnement seront compatibles aux conditions dans la spécification de performances.
4. L'essai de pression sera effectué avant installation, et l'installation peut seulement être effectuée si elle répond aux exigences.
5. Nettoyez la cavité de tuyau et de valve avant installation.
6. Après que le produit soit installé, il ne devrait pas être soumis à la force externe importante.
7. La direction de la poignée sera compatible à la direction de la cannelure principale carrée de la tige de valve.
8. Quand la température minimum locale est inférieure au ℃ 4, la protection d'isolation thermique sera assurée ; Comme valve d'extrémité, elle sera chauffée en traçant le tuyau ou la veste pour empêcher la température de mur de tuyau d'être inférieure à 0 ℃.
9. Il est strictement interdit pour l'installer et employer sur la canalisation sujet à la vibration ou à la variation soudaine température moyen.
| Échec possible | Cause d'échec | Méthode d'élimination |
| Fuite de emballage |
1. Échec de emballage. 2. L'emballage n'est pas rendu compact. 3. Emballage insuffisant. |
1. Remplacez l'emballage. 2. Rendez l'emballage compact. 3. Ajoutez le remplisseur. |
| Fuite à la bouche moyenne |
1. Les boulons moyens de bride ne sont pas serrés. 2. La sino protection française est endommagée. |
1. Serrez les boulons moyens de bride. 2. Remplacez la garniture moyenne de bride. |
| Fuite de surface d'étanchéité |
1. Les boulons moyens de bride sont lâches. 2. La surface d'étanchéité est endommagée ou endommagée. |
1. Serrez les boulons moyens de bride. 2. Équilibrez la surface d'étanchéité ou remplacez les pièces. |
