Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | robinet à tournant sphérique de flottement | Puissance: | Poignée |
|---|---|---|---|
| Pression: | 150LB | La température des médias: | -29~150℃ |
| Milieu: | l'eau, huile, vapeur | Couleur: | La demande du client |
| Matériel de boule: | F304 | Taille gauche: | 1/2 " ~8" |
| Surligner: | valve à flotteurs de l'eau 4 pouces,valve à flotteurs à flasque 4 pouces,Robinet à tournant sphérique du flottement 150LB |
||
Cette valve convient à s'ouvrir et à se fermer des oléoducs de l'eau, de vapeur et.

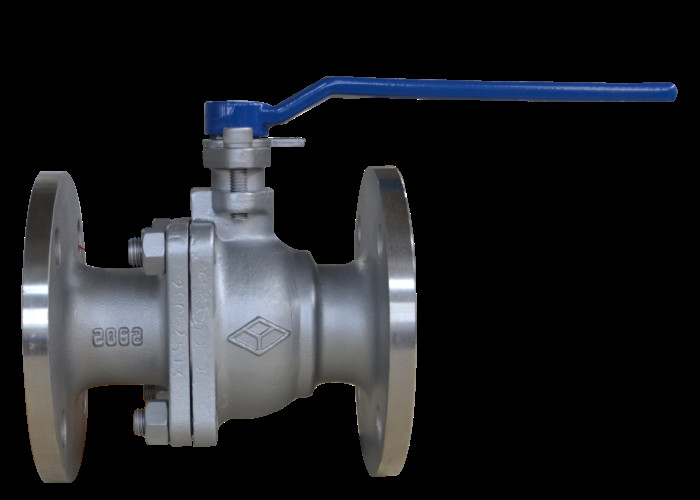

La valve se compose de corps de valve, de boule, de tige de valve, de poignée et d'autres pièces. La tige de valve tourne en tournant la poignée
90°, la tige de valve conduit la boule pour tourner de 90° pour réaliser s'ouvrir et se fermer.
| Type | Pression (livres) | pression d'essai | temperature℃ approprié | milieu approprié | |
| force (l'eau) (MPA) | joint (l'eau) (MPA) | ||||
| Api (B) Q41F-150Lb (C) | 150 | 3,0 | 2,2 | ≤150℃ | l'eau, vapeur, huile |
·Conception et fabrication : Api 6D
·Longueur de structure : Api 6D
·Extrémité de connexion : ASME B16.5
·Inspection et essai : Api 6D
| Nom de partie | Matériel |
| Corps | ASTM A216 WCB |
| Tige, boule | ASTM A182 F304 |
| Joint, emballant | PTFE |
| DN | L | D | D1 | D2 | b | NH | f | H |
| 15 | 108 | 90 | 60,3 | 35 | 8,0 | 4-ф16 | 1,6 | 105 |
| 20 | 117 | 100,0 | 70 | 43 | 9,0 | 4-ф16 | 1,6 | 106 |
| 25 | 127 | 110 | 79,4 | 51 | 9,6 | 4-ф16 | 1,6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11,2 | 4-ф16 | 1,6 | 131 |
| 40 | 165 | 125 | 98,4 | 73,2 | 12,7 | 4-ф16 | 1,6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14,3 | 4-ф19 | 1,6 | 146 |
| 65 | 190 | 180 | 139,7 | 104,7 | 16,0 | 4-ф19 | 1,6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17,5 | 4-ф19 | 1,6 | 189 |
| 100 | 229 | 230 | 190,5 | 157,2 | 22,3 | 8-ф16 | 1,6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1,6 | 235 |
| 150 | 394 | 280 | 241,5 | 216 | 23,9 | 8-ф22 | 1,6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27,0 | 8-ф22 | 1,6 | 428 |
| Défauts possibles | Cause d'échec | Méthode d'élimination de défaut |
| Fuite de surface d'étanchéité |
1. Les boulons moyens de bride sont lâches. 2. La surface d'étanchéité est endommagée. |
1. Serrez même les boulons moyens de bride. 2. Équilibrez la surface d'étanchéité ou remplacez les pièces. |
| Fuite de emballage |
1. Emballage insuffisant. 2. L'emballage n'est pas rendu compact. |
1. Ajoutez le remplisseur. 2. Rendez l'emballage compact. |
| Fuite à la bouche moyenne |
1. La sino protection française est endommagée ou invalide. 2. Les boulons moyens de bride ne sont pas serrés. |
1. Remplacez la garniture moyenne de bride. 2. Serrez même les boulons moyens de bride.
|
1. Le produit sera stocké dans un entrepôt sec et en plein air pas stocké.
2. Pour l'entreposage à long terme, l'entretien régulier est exigé.
3. Ce produit peut être installé à n'importe quelle position de la canalisation ou de l'équipement, mais il devrait être facile de s'ouvrir et se fermer.
4. L'essai de pression sera effectué avant installation, et l'installation peut seulement être effectuée si elle répond aux exigences.
5. Nettoyez la cavité de tuyau et de valve avant installation.
6. Le produit ne sera pas soumis à la force externe importante après installation.
7. La position de la poignée indique que la valve est ouverte ou fermée. La poignée est ouverte quand elle est parallèle à l'axe de canalisation, et est fermée quand elle est perpendiculaire à l'axe de canalisation.
8. Les conditions de fonctionnement seront compatibles aux conditions des spécifications de performances.
