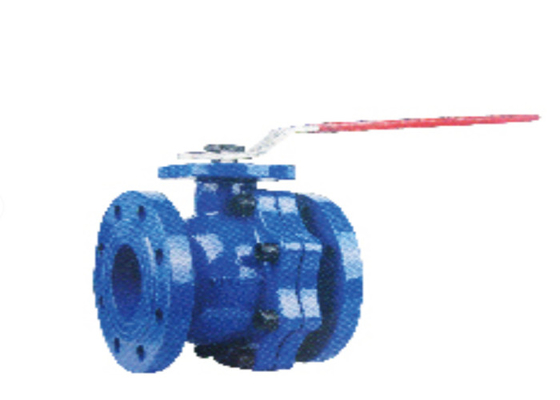

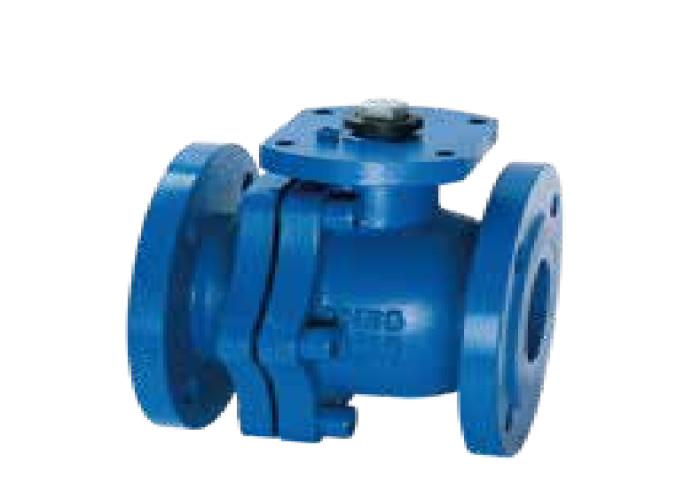

| Nom de produit: | robinet à tournant sphérique de flottement | Connexion: | bride ; Rf |
|---|---|---|---|
| Couleur: | bleu, la demande du client | Milieu: | L'eau |
| Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) | La température des médias: | -29~100℃ |
| Matériel de corps: | Fonte grise | Puissance: | Poignée |
| Surligner: | robinet à tournant sphérique de flottement de 10 barres,robinet à tournant sphérique de flottement de norme de vacarme,type de flottement de robinet à tournant sphérique de fonte |
||
Cette valve est utilisée pour s'ouvrir et se fermer des canalisations avec le milieu et la température non corrosifs inférieur ou égal à le ℃ 100.
norme 1.Flange exécutive : LES BS EN1092-2-1997
l'essai de pression 2.The de la machine entière rencontrera l'EN12266-1-2012 standard
norme de la longueur 3.Structural : EN588-2005
| Caractéristique | |
| Pression de Norminal (MPA) | 1,6 |
| Essai de Shell (l'eau) | 2.5Mpa |
| Essai de phoque (l'eau) | 1.8mpa |
| La température | -10℃ à 100℃ |
| Milieu approprié : | l'eau |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102,0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122,0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |
| Matériel de corps | GG25 |
| Joint circulaire | PTFE |
| Diagramme malléable de fer | 304 |
| emballage | PTFE |
| Tige | 2Cr13 |
| Poignée | QT450-10 |
1. structure simple, bon processus de fabrication, s'ouvrir et se fermer flexible et rapide, et grand choix d'application.
2. La tige de valve adopte anti soufflent la structure pour augmenter la sécurité du robinet à tournant sphérique.
3. Le milieu peut entrer dans n'importe quelle direction des deux côtés du corps de valve pour réaliser le but de la connexion ou de la séparation
1. La valve sera stockée dans un entrepôt sec et en plein air pas stockée.
2. Pour l'entreposage à long terme, on le maintiendra régulièrement.
3. Le produit peut être installé à n'importe quelle position et à n'importe quelle canalisation, et les conditions de fonctionnement seront compatibles aux conditions dans la spécification de performances.
4. l'essai de pression sera effectué avant installation, et l'installation peut seulement être effectuée si elle répond aux exigences.
5. nettoyez la cavité de tuyau et de valve avant installation.
6. Après que le produit soit installé, il ne devrait pas être soumis à la force externe importante.
7. La direction de la poignée sera compatible à la direction de la cannelure principale carrée de la tige de valve.
8. Quand la température minimum locale est inférieure au ℃ 4, la protection d'isolation thermique sera assurée ; Comme valve d'extrémité, elle sera chauffée en traçant le tuyau ou la veste pour empêcher la température de mur de tuyau d'être inférieure à 0 ℃.
9. Il est strictement interdit pour l'installer et employer sur la canalisation sujet à la vibration ou à la variation soudaine température moyen
