Détails sur le produit:
Conditions de paiement et expédition:
|

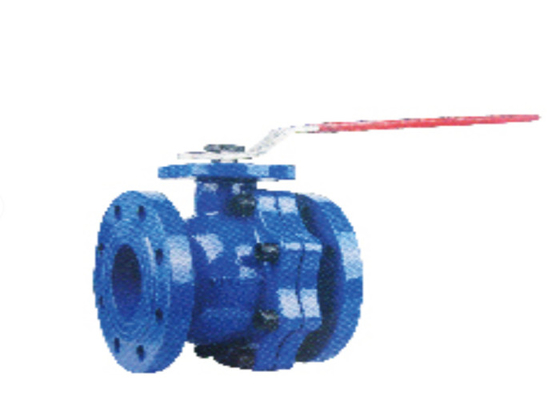

| Nom de produit: | robinet à tournant sphérique de flottement | Matériel de corps: | Fonte grise ; |
|---|---|---|---|
| Connexion: | bride ; Rf | Milieu: | L'eau |
| Couleur: | bleu, la demande du client | Pression: | Basse pression, 1.6MPa |
| Puissance: | Poignée | La température des médias: | -20~100℃ |
| Surligner: | clapet anti-retour de flottement de solides solubles 201,clapet anti-retour de flottement de bride de fer,robinet à tournant sphérique de flottement de solides solubles 201 |
||
Cette valve est utilisée pour s'ouvrir et se fermer de la canalisation moyenne non corrosive
| Extrémité de bride | En 1092-2 |
| DN15-DN100 face à face | DIN3202 F4 |
| DN125-DN250 face à face | DIN3202 F5 |
| Conception et fabrication | DIN 3357 |
| Pression de Norminal (MPA) | 1,6 |
| Essai de Shell (l'eau) | 2.5Mpa |
| Essai de phoque (l'eau) | 1.8mpa |
| Essai de phoque (air) | 0.6mpa |
| La température | -10℃ à 150℃ |
| Milieu approprié : | l'eau |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102,0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122,0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

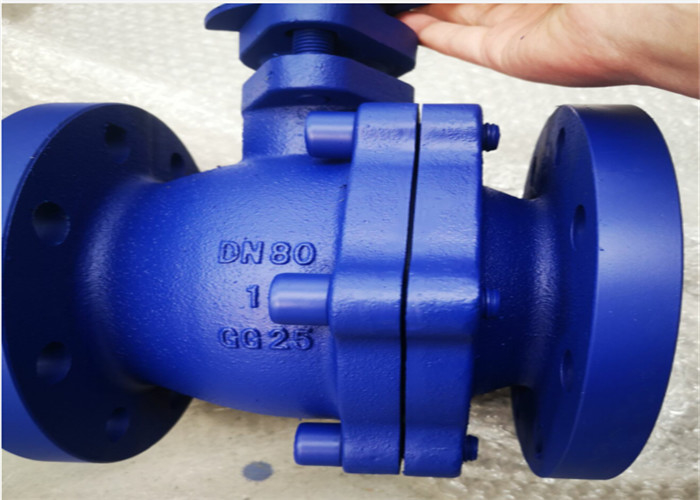

La valve se compose de corps de valve, de boule, de tige de valve, de glande d'emballage, de plat de limite, de poignée et d'autres pièces. Le parallèle de poignée à l'axe de canalisation indique que la valve est en position d'ouverture, et la perpendiculaire à l'axe de canalisation indique que la valve est en position de fermeture. L'ouverture et la fermeture peuvent être réalisées en tournant la poignée 90°
