Détails sur le produit:
Conditions de paiement et expédition:
|

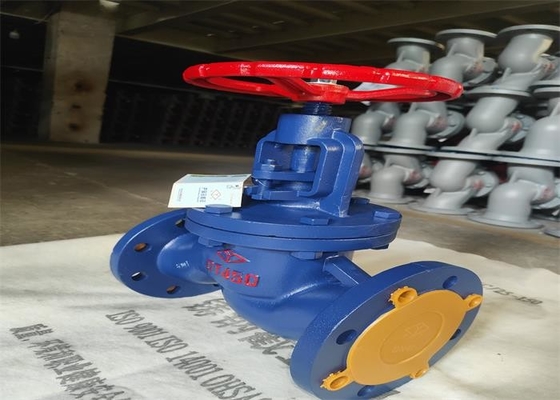

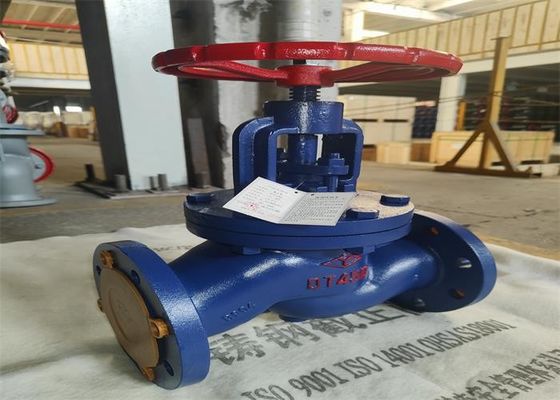

| Nom de produit: | Robinet d'arrêt sphérique à flasque | Pression: | 1,6 MPA |
|---|---|---|---|
| Puissance: | Volant de commande | La température appropriée: | ≤200℃ |
| Connexion: | Extrémité de bride | Couleur: | La demande du client, bleue |
| Matériel de corps: | Fonte grise | Milieu: | Gaz de pétrole de l'eau, l'eau, vapeur |
| Surligner: | robinet d'arrêt sphérique à flasque par 15mm,robinet d'arrêt sphérique à flasque standard de gigaoctet,type de bride de robinet d'arrêt sphérique de pression de 1 |
||
1. J41t/w/h/f/x-16 est une soupape d'arrêt reliée par bride étant conforme à la norme gb/t12233 ;
2. La valve se compose de corps de valve, de disque, de capot, de tige de valve et de volant de commande.
Faites tourner la roue de main pour faire la valve refouler pour tourner, afin de conduire le disque de valve pour se lever ou tomber pour réaliser le but de s'ouvrir et fermant
1. La structure est raisonnable et compacte, et le volume est petit. Le corps de valve est baril formé ou rationalisé, et la forme est belle.
2. S'ouvrir et le couple fermant est petit, et le joint est sûr et fiable.
3. Le siège de valve peut être un siège de valve remplaçable, qui peut être assorti avec le matériel de surface d'étanchéité de la partie fermante dans n'importe quelle situation pour répondre aux exigences des conditions de travail.
| Type |
Nominal |
Mesure (millimètres) | |||||||
| L | D | D1 | D2 | FB | Z-Φd | H | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113) 200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113) 200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125) 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145) 245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180) 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200) 285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205) 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Matériel principal de partie
| Nom de partie | Matériel |
| Capot de corps | Fer malléable de DN15-65 Grey Iron /DN80-300 |
| Tige | Acier au carbone, acier inoxydable |
| Disque |
Gris iron+Brass, fonte grise, Gris iron+Stainless en acier, gris iron+F4, gris iron+rubber |
| garniture | XB300 |
| Emballage | Graphite flexible |
| Écrou de boulon | 25/35 |
| Anneau de joint | HR200/Brass (seulement forDN15-50) |
