Détails sur le produit:
Conditions de paiement et expédition:
|

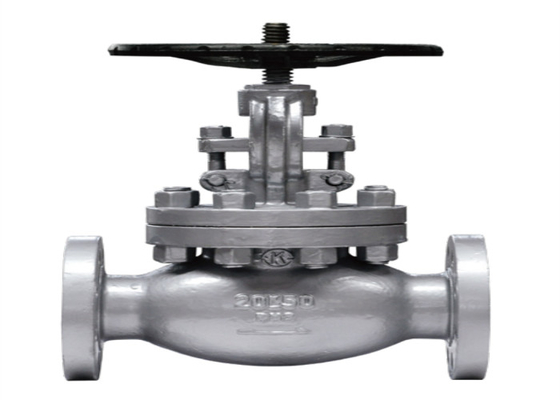

| Nom de produit: | Robinet d'arrêt sphérique à flasque | Taille: | DN50 à DN200 |
|---|---|---|---|
| Matériel de corps: | acier au carbone | Milieu: | Gaz de pétrole de l'eau, l'eau |
| Couleur: | La demande du client, blanc argenté | Type de connexion: | Rf |
| Type: | robinet d'arrêt sphérique | Ouvrez-vous: | Volant de commande |
| Surligner: | type de bride de robinet d'arrêt sphérique de la pression 20k,type standard coréen de bride de robinet d'arrêt sphérique,la vapeur a moulé le robinet d'arrêt sphérique à flasque en acier |
||
Caractéristiques de valve
1. La structure est raisonnable et compacte, et le volume est petit. Le corps de valve est baril formé ou rationalisé, et la forme est belle.
2. S'ouvrir et le couple fermant est petit, et le joint est sûr et fiable
Utilisation
Cette valve est principalement utilisée pour relier ou découper le milieu dans la canalisation. Généralement, il n'y a aucun besoin d'ajuster l'écoulement
Taille de connexion
| Type | DN | L | D | D1 | D2 | FB | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289,5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Type | Pression | Pression d'essai | Temperature℃ approprié | Milieu approprié | |
|
Force (l'eau) MPA |
Enfermez (l'eau) MPA |
||||
|
J41H-20K
|
20K | 5,3 | 3,9 | -10~120℃ | Huile, l'eau, vapeur |
| Nom de partie | Matériel |
| Capot de corps | WCB |
| Tige | 25 |
| Écrou de tige | 2Cr13 |
| Disque | ZCuAl10Fe3 |
