Détails sur le produit:
Conditions de paiement et expédition:
|

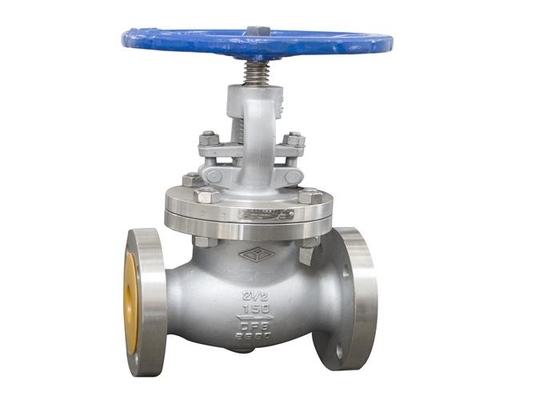

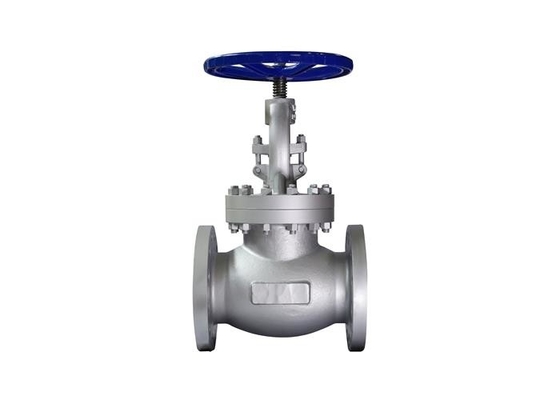

| Nom de produit: | Robinet d'arrêt sphérique à flasque | Standard ou non standard: | Norme |
|---|---|---|---|
| matériel de corps: | Acier inoxydable | Taille: | DN15-DN150mm |
| Milieu: | Gaz de pétrole de l'eau, l'eau | Couleur: | Couleur inoxydable |
| Type de connexion: | Bride | La température appropriée: | ≤200℃ |
| Surligner: | dn150mm a bridé robinet d'arrêt sphérique,robinet d'arrêt sphérique à flasque standard d'api,le robinet d'arrêt sphérique de la pression 150lb a bridé |
||
Cette valve est principalement utilisée pour relier ou découper le milieu dans la canalisation. Généralement, il n'y a aucun besoin d'ajuster l'écoulement.
1. Cette valve est bride reliée, et la taille de bride sera conforme à la norme de la norme ANSI B 16,5.
2. Cette valve se compose de corps de valve, de capot, de disque, de tige, d'écrou de tige, de volant de commande et d'autres pièces. En tournant le volant de commande, la tige tourne, et la tige conduit le disque en haut ou en bas pour réaliser le but de s'ouvrir et de se fermer.
| Type | DN | L | D | D1 | D2 | FB | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98,4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279,4 | 241,3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| Nom de partie | Matériel |
| Corps, capot | CF8 |
| Disque | CF8 |
| Tige | F304 |
| Écrou de tige | ZCuAI10Fe3 |
| Échec possible | Cause d'échec | Méthode d'élimination |
| Fuite de surface d'étanchéité |
1. Il y a articles divers et de saleté entre les surfaces d'étanchéité. 2. La surface d'étanchéité est endommagée. |
1 nettoient la saleté et les articles divers sur la surface d'étanchéité. 2. Tournez la surface d'étanchéité. |
| Fuite de remplisseur |
1. La glande d'emballage n'est pas serrée. 2. Remplisseur insuffisant. 3. Échec de emballage. |
1. Comprimez même l'emballage. 2. Ajoutez le remplisseur. 3. Remplacez par le nouvel emballage. |
|
Fuite de surface d'étanchéité de connexion de bride |
1. Les boulons moyens de bride ne sont pas serrés ou l'étanchéité est inégale. 2. La surface d'étanchéité de la bride se reliante est endommagée |
1. Serrez les boulons également. 2. Tournez la surface d'étanchéité de bride. |
