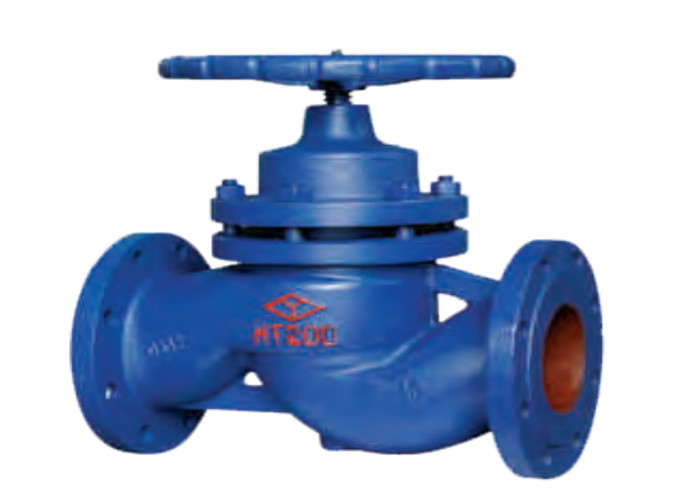

| Nom de produit: | Robinet d'arrêt sphérique à flasque | Matériel de corps: | Fer malléable |
|---|---|---|---|
| La température des médias: | Température moyenne | Taille: | DN50~DN200 |
| Pression: | Pression moyenne | Connexion: | Extrémités de bride |
| Couleur: | La demande du client | ||
| Mettre en évidence: | Anti fonte de robinet d'arrêt sphérique de corrosion,1,6 fonte de robinet d'arrêt sphérique de MPA |
||
La valve peut être utilisée pour s'ouvrir et se fermer sur les canalisations et l'équipement avec des médias non corrosifs, et généralement pas pour l'étranglement.
La valve se compose de corps de valve, de couverture de valve, de plongeur, de bague d'étoupage, d'appui, de tige de valve, de roue de main et d'autres pièces. En faisant tourner la roue de main, la tige de valve tourne et se lève ou des chutes, afin de conduire le plongeur pour se lever ou tomber pour s'ouvrir ou se fermer. Le petit trou sur la couverture de valve est employé pour la détection de fuite
1. La structure est raisonnable et compacte, le volume est petit, l'aspect du corps de valve est baril ou ligne profilée, et la forme est belle.
2. Ouvert et étroit, et le joint est sûr et fiable.
3. Le siège de valve peut être remplaçable.
4. Il a de bonnes caractéristiques d'écoulement, peut raisonnablement distribuer l'écoulement et résoudre le problème du déséquilibre hydraulique dans le réseau de tuyau.
1. Ce produit devrait être stocké dans un entrepôt sec, et il est strictement interdit pour le stocker en plein air.
2. L'entretien régulier est exigé pour l'entreposage à long terme.
3. L'essai de pression sera effectué avant installation, et l'installation peut être effectuée seulement après répondre aux exigences.
4. Nettoyez la cavité intérieure des tuyaux et des valves avant installation.
5. Ne serrez pas le boulon gauche moyen quand la valve est ouverte.
6. Après que le produit soit installé, il ne sera pas soumis à la force externe importante.
7. Les conditions de fonctionnement seront compatibles aux conditions dans la spécification de performances.
8. Quand la nouvelle valve est mise en le service, les écrous sur la couverture de valve seront serrés un. Cette opération sera effectuée d'ici une heure après que la valve atteigne la température de fonctionnement, et la valve sera entièrement fermée.
9. Quand la température minimum locale est inférieure au ℃ 4, la protection d'isolation thermique sera assurée ; Quand elle est employée comme valve d'extrémité, le tuyau ou la veste de compagnon sera utilisé pour que chauffer empêche la température de mur de tuyau d'être inférieure à 0 ℃.
10. Il est strictement interdit pour l'installer et employer sur la canalisation soutenant la vibration ou la variation rapide température moyen.
11. Faites tourner la roue de main dans le sens horaire pour se fermer, et vice versa pour s'ouvrir.
12. Ce produit peut être installé dans n'importe quelle direction, mais note que le sens d'écoulement moyen est compatible à la direction de flèche sur le corps de valve
| Type | DN | (millimètre) | ||||||||
| L | D | D1 | D2 | FB | Z-Φd | H | H1 | D0 | ||
| U41S-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 130 | 156 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 150 | 185 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 168 | 210 | 100 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 180 | 225 | 120 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 200 | 250 | 160 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 210 | 265 | 160 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 242 | 310 | 200 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 265 | 330 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 275 | 345 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 363 | 468 | 360 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 451 | 540 | 360 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 557 | 730 | 450 | |
