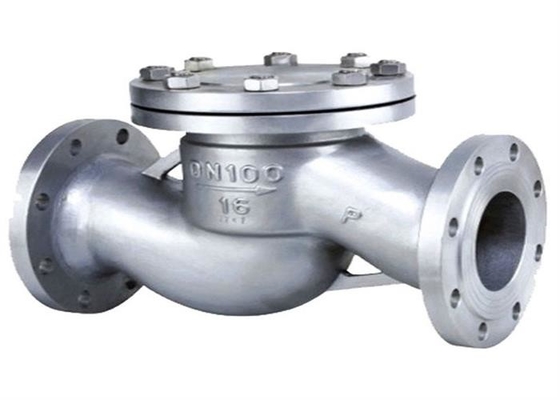

Clapet anti-retour standard d'ascenseur d'extrémité de bride de 1.0/1.6/2.5 MPA DIN d'acier inoxydable

Introduction

Le clapet anti-retour d'ascenseur se rapporte à la valve qui automatiquement ouvre et ferme le disque de valve selon l'écoulement du milieu lui-même pour empêcher le refoulement du milieu. On le connaît également en tant que le clapet anti-retour, la valve à sens unique, la valve d'inversion d'écoulement et valve de contre-pression. Le clapet anti-retour appartient à une valve automatique, qui est principalement utilisée pour empêcher le refoulement moyen, la rotation inverse de la pompe et le moteur d'entraînement, et à l'exercice le milieu de conteneur. Le clapet anti-retour peut également être utilisé sur la canalisation pour fournir le système auxiliaire dans lequel la pression peut monter au-dessus de la pression de système. Les clapets anti-retour peuvent être principalement divisés en clapets anti-retour d'oscillation (tournant selon le centre de la gravité) et soulever les clapets anti-retour (se déplaçant le long de l'axe)

Mode d'installation

1. Le disque du clapet anti-retour d'oscillation est en forme de disque et tourne autour de l'axe de rotation du canal de siège de valve. Puisque le canal dans la valve est rationalisé et la résistance d'écoulement est plus petite que celle du clapet anti-retour de montée de papillon, il convient aux occasions à large diamètre avec le taux de débit faible et le changement peu fréquent d'écoulement, mais il n'est pas approprié à l'écoulement de palpitation, et sa représentation de scellage n'est pas aussi bonne que celle du type de levage. Des clapets anti-retour de papillon sont divisés en demi type à disque et multi à disque et double simple. Ces trois formes sont principalement divisées selon le diamètre de valve, afin d'empêcher l'impact hydraulique d'être affaibli quand le milieu cesse de couler ou retourne.

2. Clapet anti-retour d'ascenseur : pour le clapet anti-retour avec le disque de valve glissant suivant la ligne centrale verticale du corps de valve, le clapet anti-retour de fil interne peut seulement être installé sur la canalisation horizontale, et le disque de valve sur le clapet anti-retour de faible diamètre à haute pression peut adopter une boule. La forme de corps du clapet anti-retour de papillon est identique que celle de la soupape d'arrêt (qui peut être utilisée comme soupape d'arrêt), ainsi son coefficient de résistance liquide est grand. Sa structure est semblable à la soupape d'arrêt, et le corps de valve et le disque sont identique que la soupape d'arrêt. La partie supérieure du disque de valve et la partie plus inférieure de la couverture de valve sont traitées avec une douille de guide. La douille de guide de disque de valve peut se lever et tomber librement dans la douille de guide de disque de valve. Quand le milieu coule en aval, le disque de valve s'ouvre par la poussée du milieu. Quand le milieu cesse l'écoulement, le disque de valve tombe sur le siège de valve verticalement pour empêcher l'inversion d'écoulement du milieu. La direction du canal moyen d'admission et de débouché du clapet anti-retour de papillon traversant droit est perpendiculaire à celle du canal de siège de valve ; Pour le clapet anti-retour vertical d'ascenseur, la direction du canal moyen d'admission et de débouché est identique que celle du canal de siège de valve, et sa résistance d'écoulement est plus petite que celle de directement par le clapet anti-retour.

3. Clapet anti-retour d'oscillation : un clapet anti-retour dont le disque tourne autour de l'axe de goupille dans le siège de valve. Le clapet anti-retour de disque a la structure simple et peut seulement être installé sur la canalisation horizontale avec bon scellant la représentation.

4. Clapet anti-retour d'ascenseur : une valve dont le disque glisse suivant la ligne centrale du corps de valve. Le clapet anti-retour de canalisation est une nouvelle valve. Il a la petite technologie transformatrice de volume, légère et bonne. Il est l'une des directions de développement du clapet anti-retour. Cependant, le coefficient de résistance liquide est légèrement plus grand que celui du clapet anti-retour d'oscillation.

5. Clapet anti-retour de compression : Cette valve est utilisée comme robinet d'isolement de l'eau et de vapeur d'alimentation de chaudière. Elle a la fonction complète du clapet anti-retour de levage, la soupape d'arrêt ou la valve d'angle
