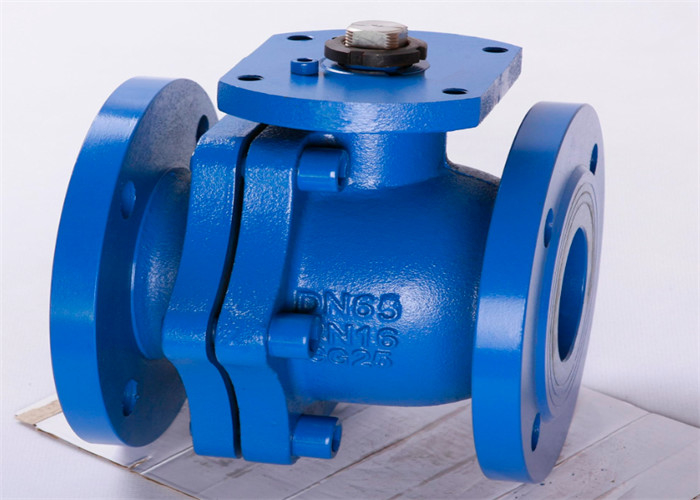

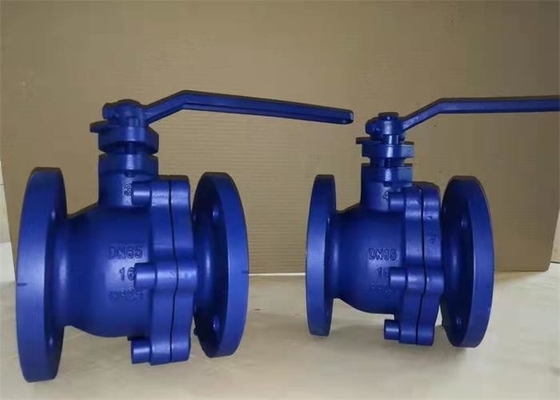

| Nom de produit: | Robinet à tournant sphérique de flottement | Matériel de corps: | Fonte |
|---|---|---|---|
| Couleur: | Bleu, la demande du client | Connexion: | bride |
| Pression: | Basse pression | La température des médias: | La température normale |
| Type: | Robinet à tournant sphérique | Milieu: | L'eau |
| Puissance: | handel | matériel de boule: | q235 |
| Surligner: | La fonte anticorrosive a bridé robinet à tournant sphérique,La fonte Q235 a bridé robinet à tournant sphérique,Robinet à tournant sphérique de fonte de Handel DIN |
||
Introduction
Le robinet à tournant sphérique et la soupape à vanne appartiennent au même type de valve. La différence est que sa partie fermante est une boule. La boule tourne autour de la ligne centrale du corps de valve pour s'ouvrir et étroit. Le robinet à tournant sphérique est principalement utilisé pour découper, distribuer et changer le sens d'écoulement du milieu dans la canalisation. Le robinet à tournant sphérique de bride le gigaoctet standard/t21465-2008 « terminologie de valve » est défini comme valve en laquelle la grue (boule) est conduite par la tige de valve et tourne autour de l'axe de la tige de valve.
| DN | d | L | D | C | R | b | N | h | E | U | ◊S |
| 15 | 15 | 115 | 95 | 65,0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75,0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85,0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100,0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125,0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145,0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
| Extrémité de bride | En 1092-2 |
| DN15-DN100 face à face | DIN3202 F4 |
| DN125-DN250 face à face | DIN3202 F5 |
| Conception et fabrication | DIN 3357 |
