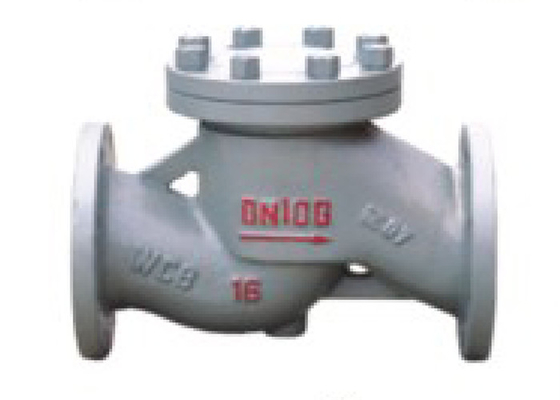

PN16 DN15-DN250 a moulé les extrémités à flasque par acier au carbone soulève le clapet anti-retour

introduction

Le clapet anti-retour d'ascenseur se rapporte à la valve qui automatiquement ouvre et ferme le disque de valve selon l'écoulement du milieu lui-même pour empêcher le refoulement du milieu. On le connaît également en tant que le clapet anti-retour, la valve à sens unique, la valve d'inversion d'écoulement et valve de contre-pression. Le clapet anti-retour appartient à une valve automatique, qui est principalement utilisée pour empêcher le refoulement moyen, la rotation inverse de la pompe et le moteur d'entraînement, et à l'exercice le milieu de conteneur. Le clapet anti-retour peut également être utilisé sur la canalisation pour fournir le système auxiliaire dans lequel la pression peut monter au-dessus de la pression de système. Les clapets anti-retour peuvent être principalement divisés en clapets anti-retour d'oscillation (tournant selon le centre de la gravité) et soulever les clapets anti-retour (se déplaçant le long de l'axe)

Mode d'installation

Clapet anti-retour d'ascenseur : pour le clapet anti-retour avec le disque de valve glissant suivant la ligne centrale verticale du corps de valve, le clapet anti-retour de fil interne peut seulement être installé sur la canalisation horizontale, et le disque de valve sur le clapet anti-retour de faible diamètre à haute pression peut adopter une boule. La forme de corps du clapet anti-retour de papillon est identique que celle de la soupape d'arrêt (qui peut être utilisée comme soupape d'arrêt), ainsi son coefficient de résistance liquide est grand. Sa structure est semblable à la soupape d'arrêt, et le corps de valve et le disque sont identique que la soupape d'arrêt. La partie supérieure du disque de valve et la partie plus inférieure de la couverture de valve sont traitées avec une douille de guide. La douille de guide de disque de valve peut se lever et tomber librement dans la douille de guide de disque de valve. Quand le milieu coule en aval, le disque de valve s'ouvre par la poussée du milieu. Quand le milieu cesse l'écoulement, le disque de valve tombe sur le siège de valve verticalement pour empêcher l'inversion d'écoulement du milieu. La direction du canal moyen d'admission et de débouché du clapet anti-retour de papillon traversant droit est perpendiculaire à celle du canal de siège de valve ; Pour le clapet anti-retour vertical d'ascenseur, la direction du canal moyen d'admission et de débouché est identique que celle du canal de siège de valve, et sa résistance d'écoulement est plus petite que celle de directement par le clapet anti-retour

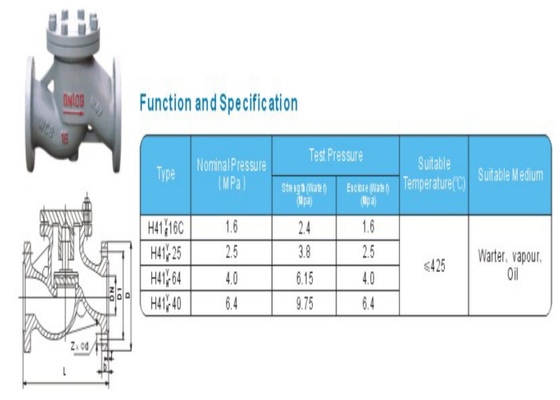

Caractéristique

Dimensions
