Détails sur le produit:
Conditions de paiement et expédition:
|

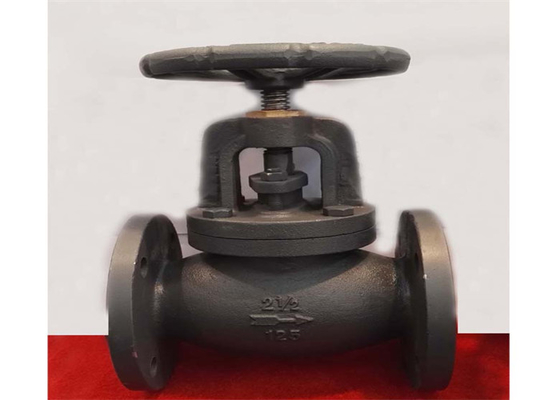

| Nom de produit: | Robinet d'arrêt sphérique à flasque | Pression: | Pression moyenne |
|---|---|---|---|
| Puissance: | Roue manuelle | Norme: | NORME ANSI, API |
| Matériel de corps: | Fer | Taille: | 2" à 10" |
| La température fonctionnante: | -10℃ au ℃ 150 | Médias: | L'eau, huile, vapeur |
| Couleur: | Noir | Connexion: | À flasque, rf |
| Surligner: | 125LB robinet d'arrêt sphérique de 2 pouces,Robinet d'arrêt sphérique antirouille de 2 pouces,Roue API Globe Valve de fonte |
||
La soupape d'arrêt standard américaine de soupape d'arrêt et de bride appartiennent au même type de valve. La partie fermante est un disque de valve, et la tige de valve tourne autour du centre
| Norme de base | |
| Extrémité de bride | ASME/ANSI B16.1 |
| Face à face | ASME B16.10 |
| Essai | MSSSP-70 |
La série de valves est très utilisée pour s'ouvrir et tuyaux fermants avec la pression nominale moins que 125lb
| Taille : | 2" -12 » |
| Pression de Norminal (livres par pouce carré) | 125/250 |
| La température de Suitbk | <100> |
| Essai de phoque | 1.41mpa/1.38MPa |
| Essai de Shell | 2.46mpa/6.0MPa |
| Milieu approprié : | vapeur, l'eau |

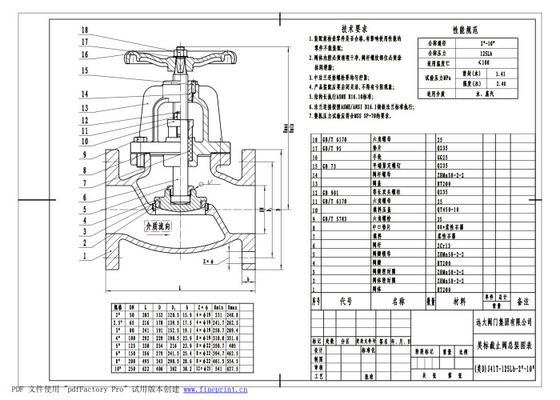

| nom de partie | corps | bague d'étoupage de corps | anneau de disque | disque | tige | emballage | garniture | boulon | glande d'emballage | capot | roue | écrou de roue |
| matériel | HT200 | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | HT200 | 2Cr13 | graphite | graphite 08+ | 35 | QT450-10 | HT200 | HT200 | Q235 |
| Taille | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 203 | 152 | 120,5 | 15,9 | 4xф19 | 231 | 248,8 | 180 |
| 2-1/2 « | 65 | 216 | 178 | 139,5 | 17,5 | 4xф19 | 241,5 | 262,5 | 180 |
| 3" | 80 | 241 | 191 | 152,5 | 19,1 | 4xф19 | 258,7 | 289,5 | 180 |
| 4" | 100 | 292 | 229 | 190,5 | 23,9 | 8xф19 | 310,8 | 351,6 | 250 |
| 5" | 125 | 330 | 254 | 216 | 23,9 | 8xф22 | 350,7 | 405 | 250 |
| 6" | 150 | 356 | 279 | 241,5 | 25,4 | 8xф22 | 394,7 | 462,5 | 300 |
| 8" | 200 | 495 | 343 | 298,5 | 28,6 | 8xф22 | 461,5 | 554,5 | 360 |
| 10" | 250 | 622 | 406 | 362 | 30,2 | 12xф25 | 541 | 627,5 | 400 |
1. La résistance liquide est petite, et son coefficient de résistance est égal à celui de la section de tuyau avec la même longueur.
2. Structure simple, petit volume et poids léger.
3. Il est serré et fiable. Actuellement, la surface d'étanchéité de la soupape à vanne est largement faite de plastique avec la bonne représentation de cachetage, et a été très utilisée dans le système de vide.
4. Il est facile d'utiliser et s'ouvrir et se fermer rapidement. Il doit seulement tourner 90° à partir de grand ouvert jusqu'à la pleine fin, qui est commode pour à télécommande.
5. L'entretien est commode, la structure de la soupape à vanne est simple, la bague d'étoupage est généralement mobile, et le démontage et le remplacement sont relativement commodes.
6. Quand entièrement ouvert ou entièrement fermé, la surface d'étanchéité de la boule et le siège de valve seront isolés dans le milieu. Quand le milieu traverse, il ne causera pas l'érosion de la surface d'étanchéité de valve.
7. Il a un large éventail d'application. Les gammes de diamètre de quelques millimètres à quelques mètres. Il peut être appliqué à partir du vide poussé à la haute pression. Quand la boule tourne 90 degrés, elle devrait être sphérique à l'admission et au débouché, afin de découper l'écoulement
