| Nom de produit: | Valve en laiton de l'eau | Matériel de corps: | laiton |
|---|---|---|---|
| Couleur: | visage en laiton | La température fonctionnante: | -10°C à 150°C |
| Taille: | DN15 To100 | Milieu: | Air, l'eau, huile |
| Connexion: | Fileté | Pression: | 1.6Mpa |
| Surligner: | Robinet à tournant sphérique fileté par joint de PTFE,MPA fileté du robinet à tournant sphérique 1,6 |
||
La valve est utilisée pour l'eau de la température ≤150℃, vapeur et pétrole et toute autre canalisation moyenne non-corrosive pour s'ouvrir et se fermer

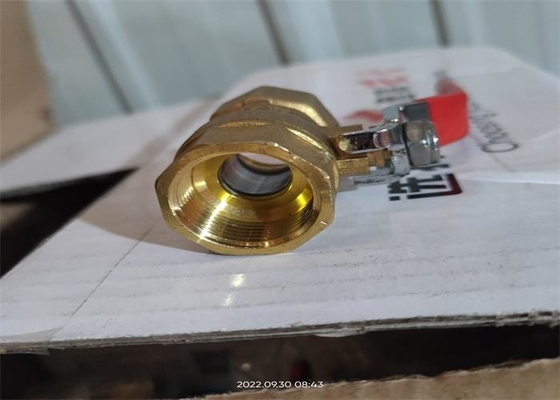

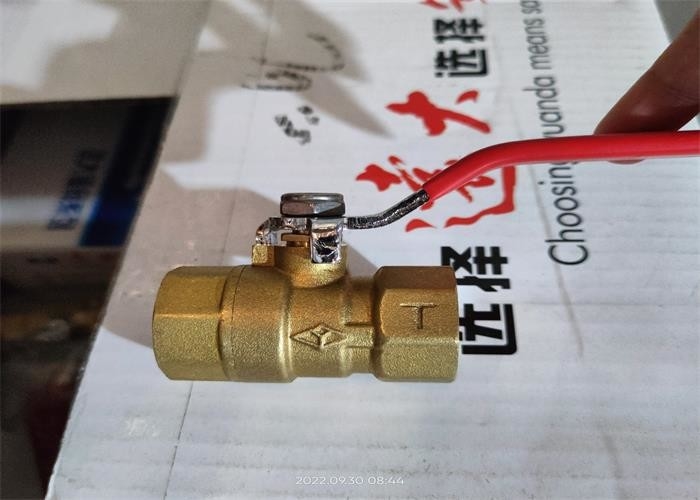

Q11f-16t se compose de corps de valve, de boule, de tige de valve, de poignée et d'autres pièces. La poignée est parallèle à l'axe de tuyau pour indiquer que la valve est en position d'ouverture, et à la perpendiculaire à l'axe de tuyau pour indiquer que la valve est en position de fermeture. La poignée est tournée 90° pour réaliser s'ouvrir et se fermer.
| Type | G | Taille (millimètres) | ||
| L | H | Je | ||
| Q11F-16T | 1/2 | 51,4 | 48,2 | 90 |
| 3/4 | 57,4 | 51 | 90 | |
| 1 | 67,4 | 58 | 100 | |
| 1 1/4 | 77,5 | 61 | 100 | |
| 1 1/2 | 88 | 73 | 137 | |
| 2 | 105,4 | 79 | 137 | |
| Nom de partie | Matériel |
| Corps | HPb59-1 |
| Boule | HPb59-1 |
| Tige | HPb59-1 |
| Joint | PTFE |
| Type |
Pression (MPA) |
Pression d'essai | Temperature℃ | Milieu | |
|
Shell (l'eau) MPA |
Joint (l'eau) MPA |
||||
| Q11F-16T | 1,6 | 2,4 | 1,76 | -20~150℃ | L'eau, ≤ d'intérieur 0.4mpa, ≤ 0.6mpa, liquide non-corrosif de gaz de canalisation d'air |
1. Cette valve est maintenue dans un entrepôt sec, et est strictement interdite pour être stockée en plein air.
2. L'entreposage à long terme devrait être maintenu régulièrement.
3. Le produit peut être installé dans n'importe quelle position et n'importe quelle canalisation, et les conditions de travail devraient être compatibles aux conditions dans les spécifications de performances.
4. Avant installation, l'essai de pression devrait être effectué pour répondre aux exigences avant installation.
5. La cavité de tuyau et de valve devrait être nettoyée avant installation.
6. Après installation, le produit ne sera pas soumis à une force externe importante.
7. La direction de la poignée devrait être compatible à la direction de la cannelure carrée de la tige
