Détails sur le produit:
Conditions de paiement et expédition:
|

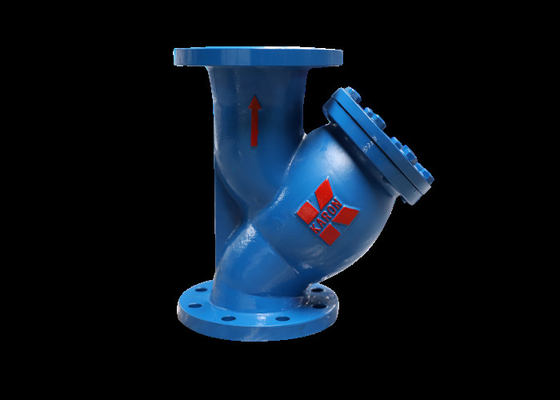

| Nom de produit: | Valve de tamis de Y | Connexion: | Extrémités de bride |
|---|---|---|---|
| Taille: | DN65~DN200 | Couleur: | Bleu de la demande du client |
| Matériel de corps: | Fonte | Type: | Type tamis de Y. |
| Pression: | MPA 1.0~1.6 | La température des médias: | ℃ ≤200 |
| Surligner: | valve de tamis du filtre y,valve de tamis de 60mm y,type valve de 60mm y de tamis |
||
La valve comporte :
1. Forme simple, bonne technologie manufacturière, grand choix d'application, facile à installer.
2. La structure raisonnable et compacte, plein aspect, peut filtrer des impuretés dans le milieu dans le travail.
3. Le milieu peut traverser la direction d'admission de la valve, filtrer à l'aide du filtre, et coule du débouché pour réaliser le but de la filtration
| Nom de partie | Matériel |
| Corps, capot | HT200 |
| Filtre | 304 |
| Type | (DN) | Taille | ||||||
| L | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Type | Pression (MPA) | MPA de pression d'essai | Temperature℃ | Milieu |
| force (l'eau) | ||||
| (KS) YDST | 1,0 | 2,0 | -10~200℃ | Vapeur |
1. Ce produit est installé sur la canalisation pour filtrer des impuretés dans la canalisation et pour protéger le fonctionnement normal des valves ou de l'équipement.
2. Déviez le tuyau pour installer le produit.
3. La cavité de tuyau et de valve devrait être nettoyée avant installation.
4. La valve ne sera pas sujette à la force externe importante après installation.
5. Quand la température minimum locale est inférieure à 4℃, la protection d'isolation devrait être faite ; Comme valve d'extrémité, elle devrait être chauffée avec un tuyau ou une veste pour empêcher la température du mur de tuyau de tomber au-dessous de 0℃.
6. Il est strictement interdit pour installer et employer dans la canalisation sous la vibration ou les changements rapides de la température moyenne.
7. Le produit est habituellement installé à l'admission de la valve réduisant la pression, de la soupape de commande hydraulique et de tout autre équipement. La position d'installation devrait être 6-10 fois du diamètre de la valve de protection, et le sens d'écoulement du milieu devrait être compatible à la direction de flèche sur le corps de valve ; Autrement, l'effet de filtrage ne peut pas être réalisé.
8. La cavité de tuyau et de valve devrait être nettoyée avant installation. Le cycle de nettoyage d'ici 3 ans après installation et utilisation a lieu comme suit, et une fois par an après 3 ans.
1. Ce produit convient au ≤ 1.6mpa, l'eau de la température 0℃~120℃, le ≤ 0.2mpa de pression nominale a saturé la vapeur, oléoduc, peut filtrer la saleté, la précipitation, la rouille et d'autres débris dans le milieu
2. La valve est du milieu dans l'admission, par le filtre pour réaliser le but de la filtration, sortie du débouché
· Pression nominale : 1.6mpa
· Diamètre nominal : DN32-450mm
· La température et milieu applicables :
·Le matériel principal est fonte grise, la température applicable 0℃ | 120℃, milieu applicable : l'eau, vapeur du ≤ 1.0mpa, produits pétroliers ;
·Le matériel principal est fer malléable, la température applicable 0℃ | 200℃, milieu applicable : l'eau, vapeur du ≤ 1.0mpa, produits pétroliers ;
· Conception et fabrication : GB/T12233 se rapportent au robinet d'arrêt sphérique universel de fer de valve et au clapet anti-retour d'ascenseur
· Longueur de structure : Longueur de structure de valve en métal GB/T12221 ou norme du fabricant
· Extrémité se reliante : Bride intégrale de fonte de JB/T 78
· Inspection et essai : Essai de pression industriel de la valve GB/T13927
